Vad är Phoenix Controls?
Phoenix Controls, en del av Honeywell International, har sedan 1985 utvecklat och tillverkat venturiventiler för tryck- och luftflödesreglering i kritiska miljöer – laboratorier, renrum, sjukhus och läkemedelsindustri. Varje ventil är fabrikskarakteriserad och mekaniskt tryckoberoende: ingen sensor, inget styrsystem och inget underhåll krävs för att hålla börvärdet. Optimal Airflow är auktoriserad Phoenix Controls-agent på den svenska marknaden.
En venturiventil, inte ett spjäll

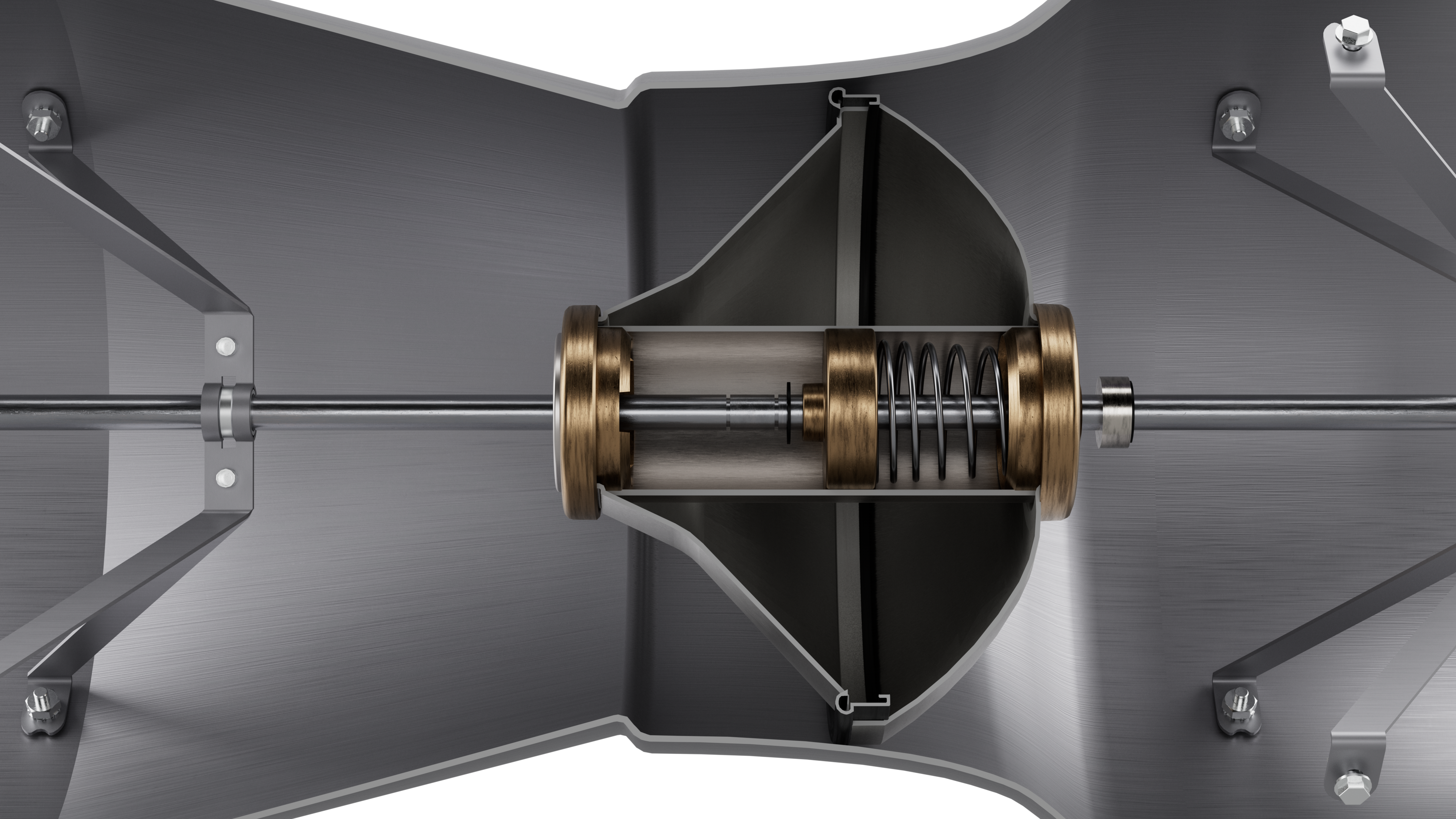

Alla Phoenix Controls-ventiler mäter och reglerar luftflöde med samma princip: en kalibrerad axelposition kombineras med en självjusterande kon för att uppnå omedelbart mekaniskt tryckoberoende. När det statiska trycket i kanalen ändras förflyttas den fjäderbelastade konenheten längs axeln och ändrar öppningens area – utan sensor, utan styrsignal och utan fördröjning. Resultatet är ett repeterbart luftflöde oavsett tryckvariationer i systemet.
Till skillnad från spjällbaserade don klarar venturiventilen reglering ner till en tryckdifferens på 75 Pa vid ±5 % noggrannhet, och är konstruerad för att motstå beläggning och begränsa ljudalstring. Eftersom ventilen inte mäter lufthastighet utan reglerar via axelposition och kon krävs inga raka mätsträckor alls, varken före eller efter ventilen – det enda installationskravet är att den monteras i rätt orientering för avsedd flödesriktning: horisontellt, vertikalt nedåt eller vertikalt uppåt.

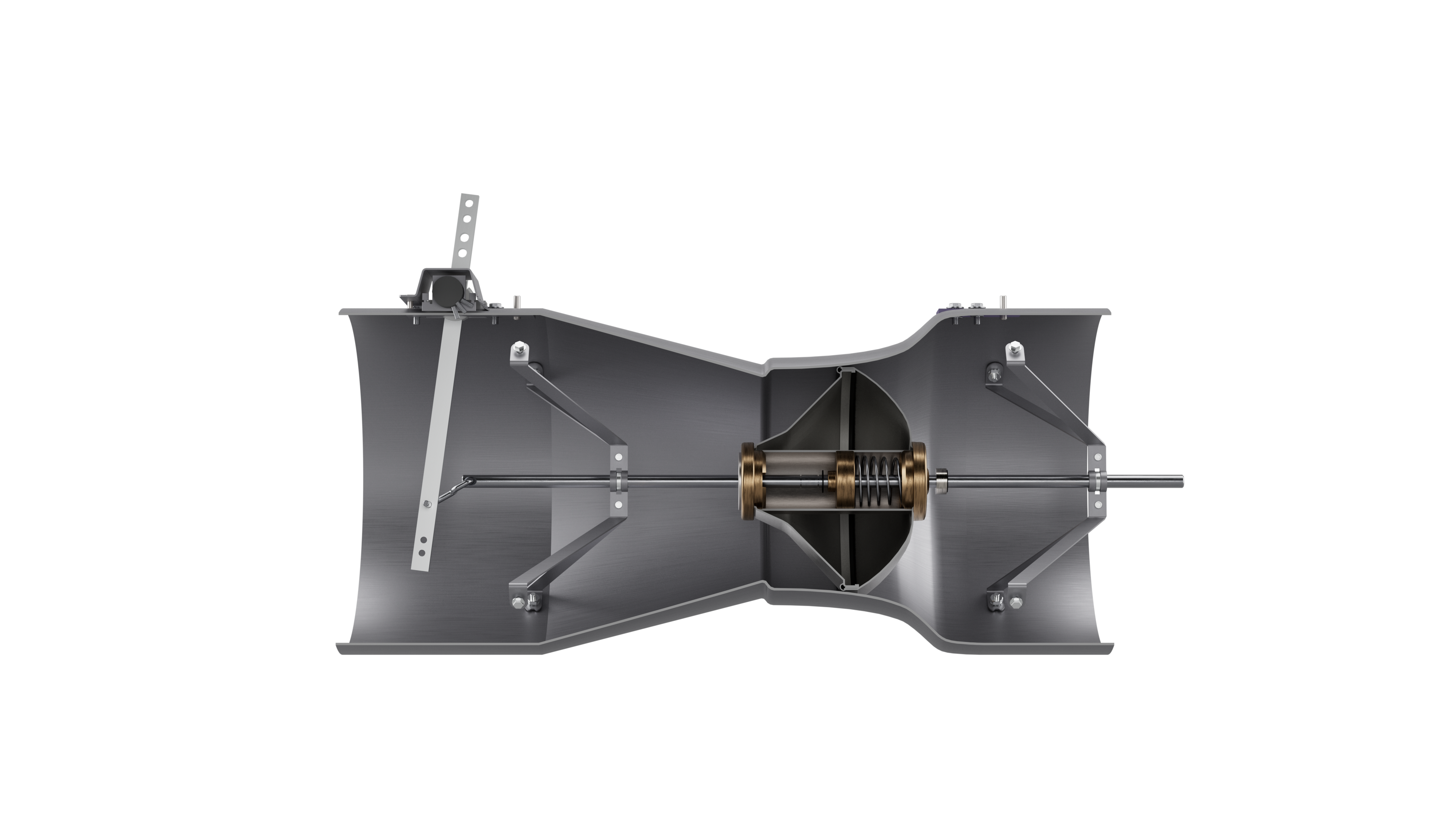

Ventilen i genomskärning
Hela mekaniken – axel, fjäder, kon och manöverarm – synlig i snitt, och i rörelse.
Fabrikskarakteriserad noggrannhet
Varje ventil testas individuellt innan leverans – inte bara typgodkänns.
Varje Phoenix Controls-ventil karakteriseras på ett NVLAP-ackrediterat luftstationslabb (Lab Code 200992-0), ett program som administreras av NIST (National Institute of Standards and Technology). Det ger en noggrannhet och repeterbarhet som gör att ventilen inte behöver ombalanseras efter driftsättning, vilket sänker injusteringskostnaden och förkortar idrifttagningen. Ventilen håller ±5 % av börvärdet över hela sitt flödesregister.
Certifiering & garanti
- NVLAP-ackrediterad karakterisering, Lab Code 200992-0
- OSHPD Seismic Certification Preapproval, OSP-0290-10
- ISO 9001:2015
- CE / CSA / UL / FCC / RoHS
- 5 års garanti på ventiler, 3 år på övrig utrustning
Flödesregister per ventilstorlek
Driftområde i liter per sekund (l/s) där ventilen är i full reglering, 75–750 Pa.
| Ventilstorlek | Enkel | Dubbel |
|---|---|---|
| 8" (200mm) | 17–330 l/s | — |
| 10" (251mm) | 24–472 l/s | 47–944 l/s |
| 12" (302mm) | 42–708 l/s | 85–1416 l/s |
| 14" (353mm) | 94–1180 l/s | 189–2360 l/s |
Fältkonfigurerbar, styrd via BACnet

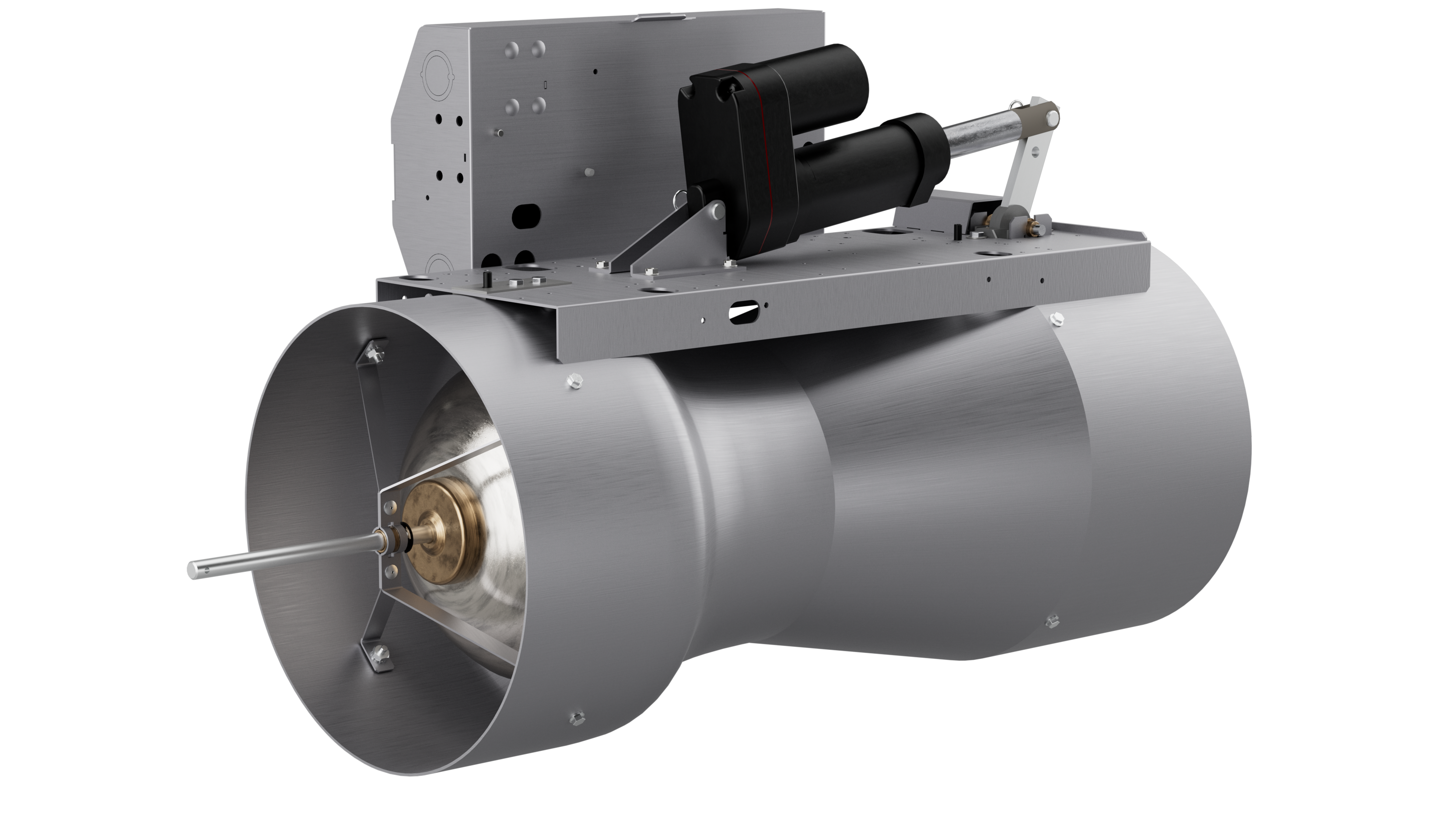

En elektrisk aktuator sätter ventilens position utifrån börvärdet från PBC:n eller husets styrsystem – det är det enda styrsystemet behöver göra. Den mekaniska tryckoberoendet i fjäder- och konenheten sköter sedan noggrannheten oavsett hur trycket i kanalen varierar, helt utan återkoppling från en luftflödesgivare.
100 vårdrum till isolationsrum – på 2,5 dygn
På University of Kentucky HealthCare Pavilion A konverterade fastighetsdriften 100 patientrum fördelat på två våningsplan till undertrycksatta isolationsrum (AIIR) för att svara på covid-19-pandemin – med redan installerade Phoenix Controls-venturiventiler. Ombyggnaden var klar på två och ett halvt dygn.
"Mekaniskt tryckoberoende är fjädern inuti venturiventilens kon- och tratt-enhet. Den mäter flödet och neutraliserar tryckvariationer i kanalsystemet i takt med att luften passerar genom den. Det är därför vi får ett stabilt, korrekt riktat luftflöde."
25 års erfarenhet av Phoenix Controls venturiventiler på den svenska marknaden
Optimal Airflow Sweden AB har representerat Phoenix Controls på den svenska marknaden i ett kvarts sekel. Det är erfarenhet som märks i detaljerna – i vilken plattform som faktiskt passar en given zon, i hur ett system injusteras rätt första gången, och i vad som krävs för att en anläggning ska klara sin verifiering och drift i decennier framöver.
- Auktoriserad Phoenix Controls-agent för den svenska marknaden
- Teknisk rådgivning redan i tidigt projekteringsskede
- Injustering och driftsättning enligt fabrikens specifikation
- Reservdelar, service och eftermarknadsstöd genom hela livscykeln
Vill du se skillnaden mot ett traditionellt VAV-spjäll i siffror?
Responstider, kontaminationsdata och myten om lågt tryck – en teknisk genomgång av vad den mekaniska tryckoberoendet faktiskt ger er i drift.
